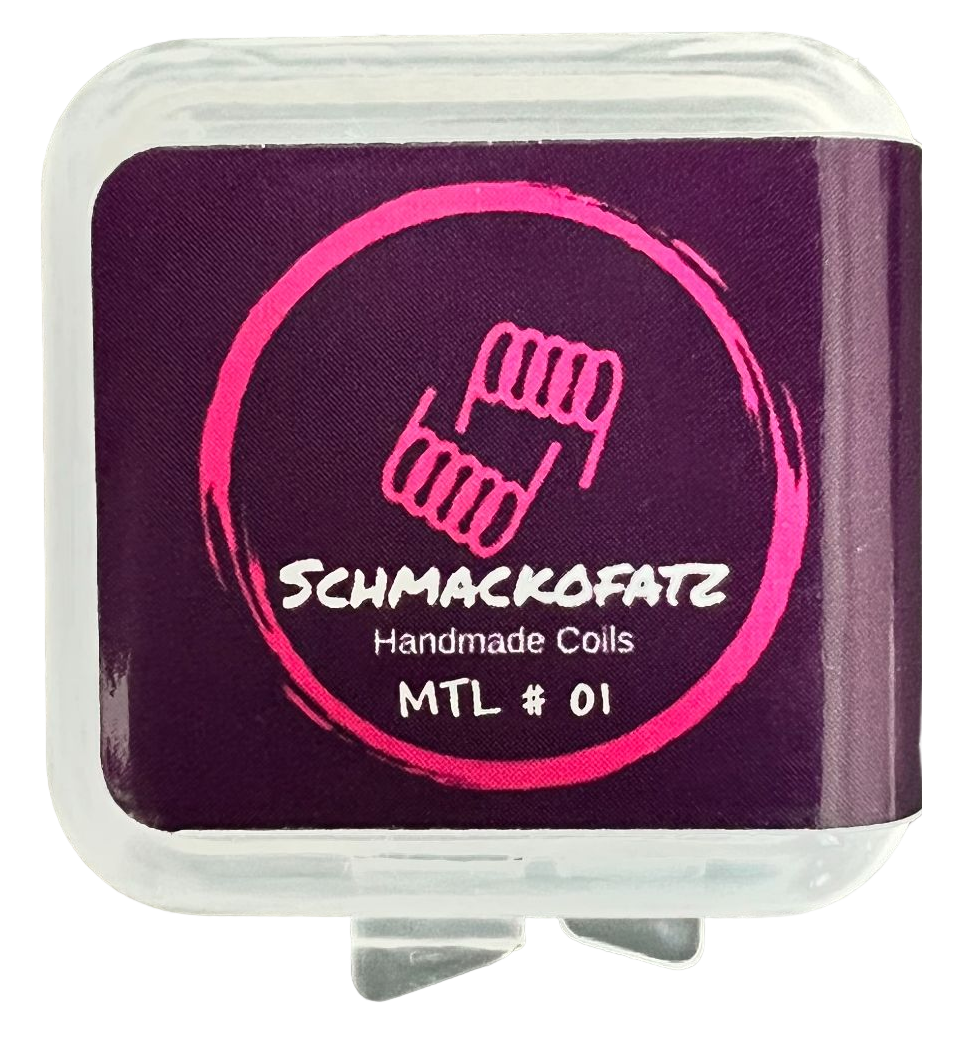

MTL#01 ist eine handgefertigte Heizwendel (Coil) zum Einbau in geeignete Selbstwickelverdampfer.
Das Modell ist für die Verwendung als Single Coil vorgesehen.
Abhängig vom verwendeten Verdampfer, der Luftführung und der Gesamtkonfiguration
kann die Coil sowohl im MTL-Bereich als auch in einer geeigneten RDL-Konfiguration verwendet werden.

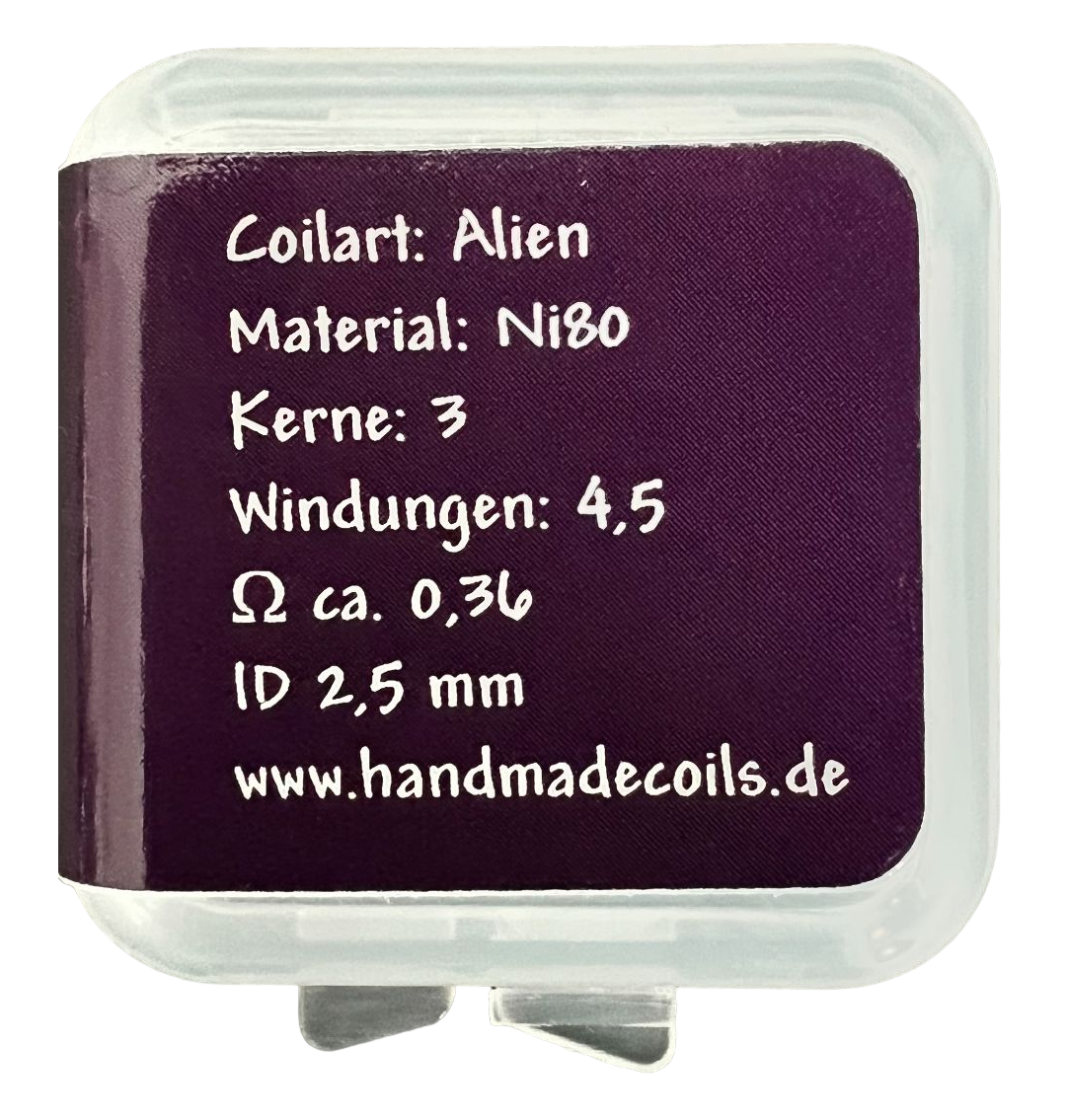

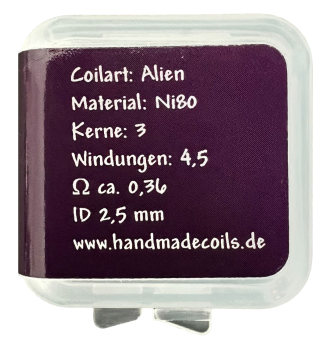

Technische Daten
| Produktkennung |
MTL#01 |
| Bauart |
3-Kern Alien Coil |
| Material |
Ni80 (Nickel-Chrom-Legierung) |
| Innendurchmesser |
2,5 mm |
| Windungen |
4,5 |
| Single Coil |
ca. 0,36 Ω |
| Empfohlener Leistungsbereich |
ca. 13–25 W |
| Einsatzbereich |
MTL / modell- und konfigurationsabhängig RDL |

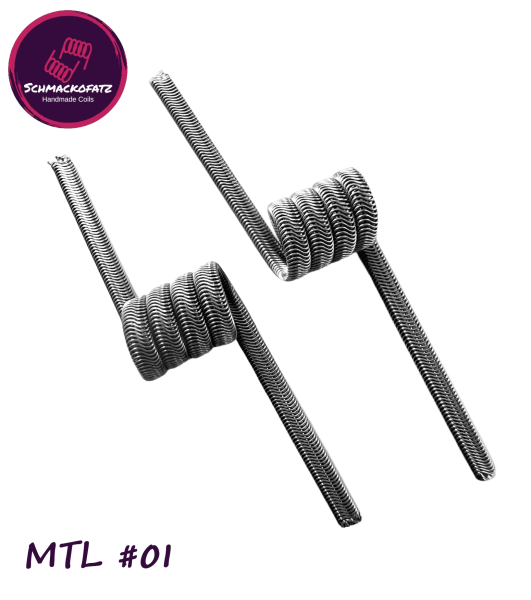

| Lieferumfang |
2 handgefertigte Heizwendeln (Coils) |
Hinweis:
Der angegebene Widerstand ist ein ungefährer Wert.
Der tatsächliche Widerstand kann durch Einbau, Anschlusslängen,
Kontaktstellen und die verwendete Messung beeinflusst werden und ist
nach dem Einbau zu überprüfen.
Der angegebene Leistungsbereich ist ein empfohlener Richtwert und kein technischer Maximalwert.
Verwendung
MTL#01 ist zum Einbau in geeignete Selbstwickelverdampfer vorgesehen.
Vor der Verwendung sind ausreichender Bauraum, eine sichere Befestigung
und ausreichender Abstand zu leitfähigen Bauteilen sicherzustellen.
Nach dem Einbau sind der tatsächliche Widerstand und die Kurzschlussfreiheit zu prüfen.
Vor dem Bewatten die Coil bei möglichst geringer geeigneter Leistung kurz
und pulsierend aufheizen und auf ein gleichmäßiges, stabiles Aufheizverhalten prüfen.
Unnötig starkes oder lang anhaltendes Glühen vermeiden.
Mechanische Verwendung
Eine Verwendung auf mechanischen Akkuträgern kann in einer entsprechend geeigneten
RDL-Gesamtkonfiguration technisch möglich sein. Maßgeblich sind der tatsächlich
gemessene Widerstand, die anliegende Spannung der verwendeten Akkukonfiguration
sowie die daraus resultierende Strom- und Leistungsbelastung.
Das Modell ist nicht für mechanische Akkuträger mit seriell geschalteten
Akkuzellen vorgesehen.
Die daraus resultierende Strombelastung darf die vom Zellhersteller angegebene
zulässige Belastbarkeit der verwendeten Akkus nicht überschreiten.
Akkus mit unbekannter, unzureichender oder nicht eindeutig bestimmbarer
Belastbarkeit dürfen nicht verwendet werden.
Da die anliegende Leistung bei mechanischen Akkuträgern nicht geregelt wird,
kann sie außerhalb des für die MTL-Nutzung empfohlenen Leistungsbereichs liegen.
Die Verwendung setzt entsprechende Kenntnisse über Akkusicherheit,
Ohmsches Gesetz und die verwendete Gerätekonfiguration voraus.
Sicherheitshinweise
-
Nur in geeigneten Selbstwickelverdampfern verwenden.
Tatsächlichen Widerstand und Kurzschlussfreiheit nach dem Einbau prüfen.
-
Nicht mit seriell geschalteten Akkuzellen verwenden.
-
Nur geeignete Akkuträger und Akkus verwenden und deren zulässige Belastbarkeit berücksichtigen.
-
Bei mechanischer Verwendung die aus dem tatsächlich gemessenen Widerstand
und der anliegenden Spannung der verwendeten Akkukonfiguration resultierende
Strombelastung vor der Verwendung bestimmen.
-
Akkus mit unbekannter, unzureichender oder nicht eindeutig bestimmbarer
Belastbarkeit nicht verwenden.
-
Beschädigte, nicht sicher montierbare oder nicht stabilisierbare Coils nicht verwenden.
-
Die Coil kann während und nach dem Betrieb hohe Temperaturen erreichen.
Vor Berührung oder Montagearbeiten vollständig abkühlen lassen.
-
Produkt und abgeschnittene Drahtreste außerhalb der Reichweite von Kindern aufbewahren.
