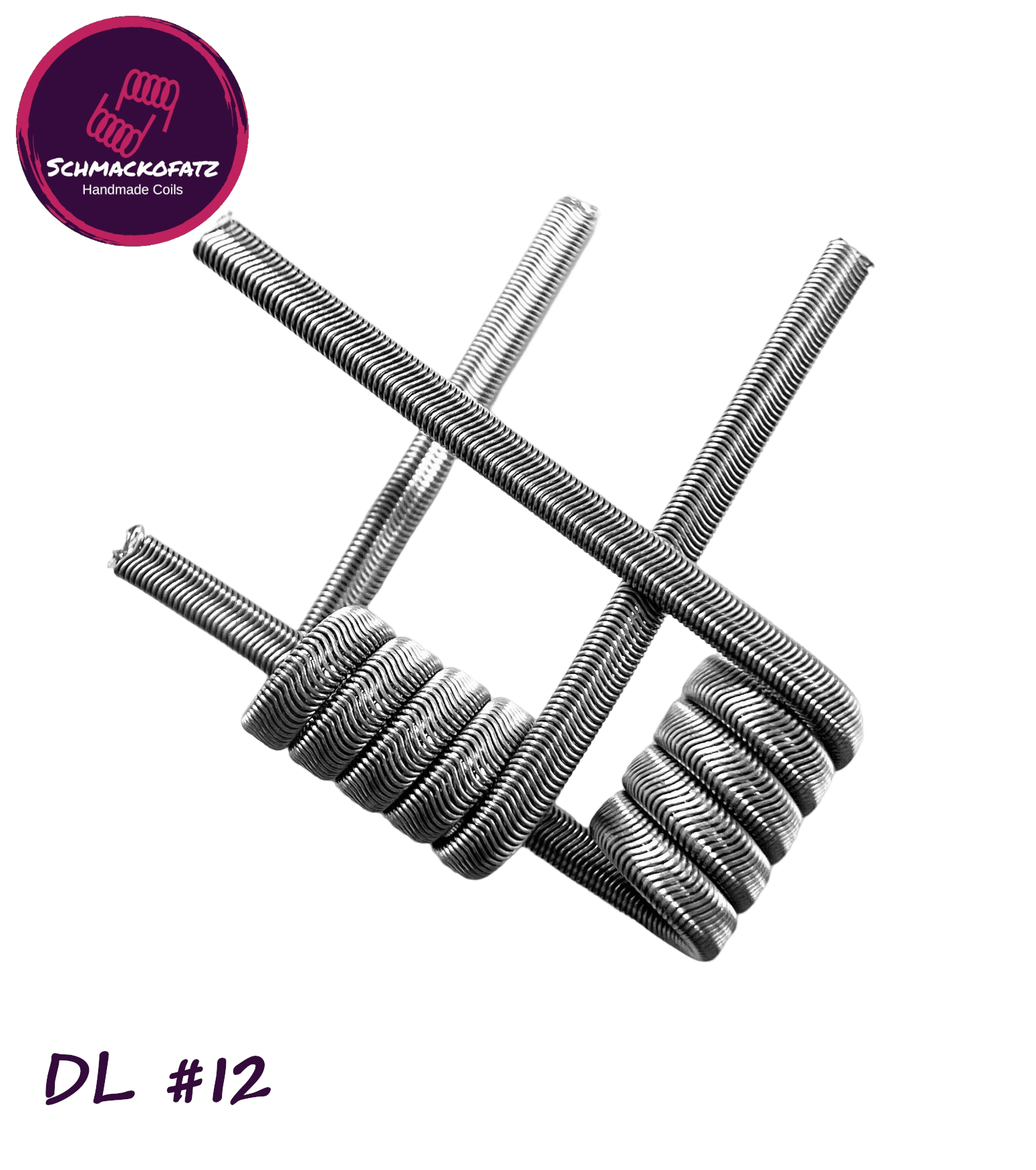

DL#12 ist eine handgefertigte Heizwendel (Coil) zum Einbau in geeignete Selbstwickelverdampfer.
Das Modell ist für die Verwendung mit zwei baugleichen DL#12 in einer Dual-Coil-Konfiguration
innerhalb einer geeigneten mechanischen Gesamtkonfiguration vorgesehen.

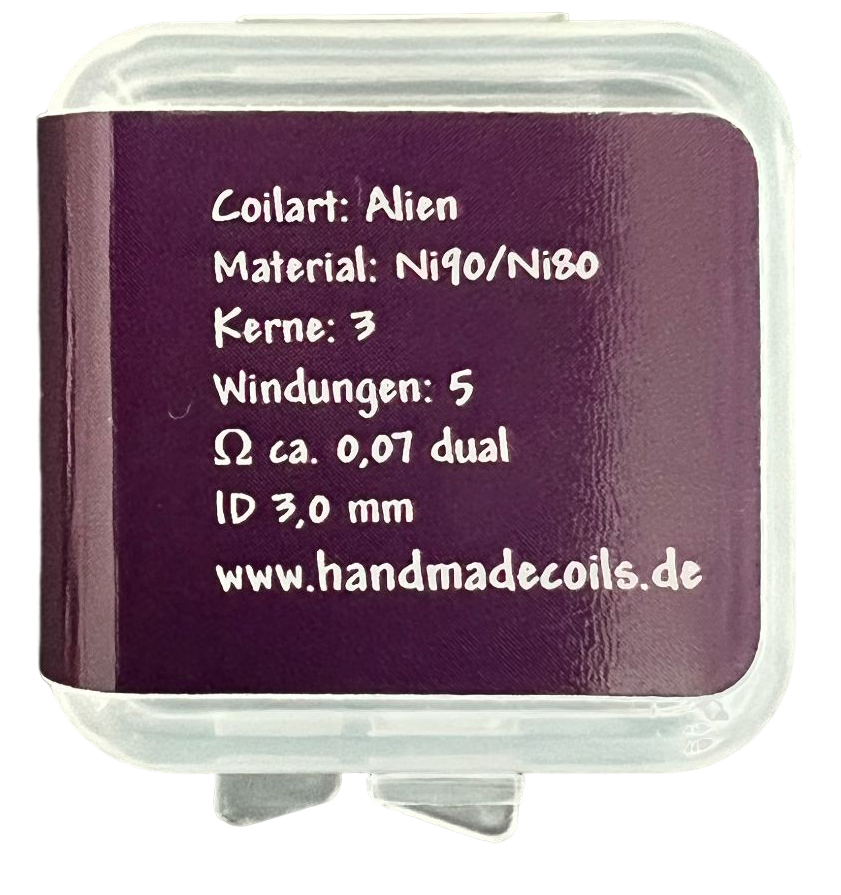

Technische Daten
| Produktkennung |
DL#12 |
| Bauart |
3-Kern Mech Alien Coil |
| Material |
Ni90/Ni80 (Nickel-Chrom-Legierungen) |
| Innendurchmesser |
3,0 mm |
| Windungen |
5 |
| Vorgesehene Konfiguration |
Dual Coil |
| Dual Coil |
zwei baugleiche DL#12 parallel, ca. 0,07 Ω |

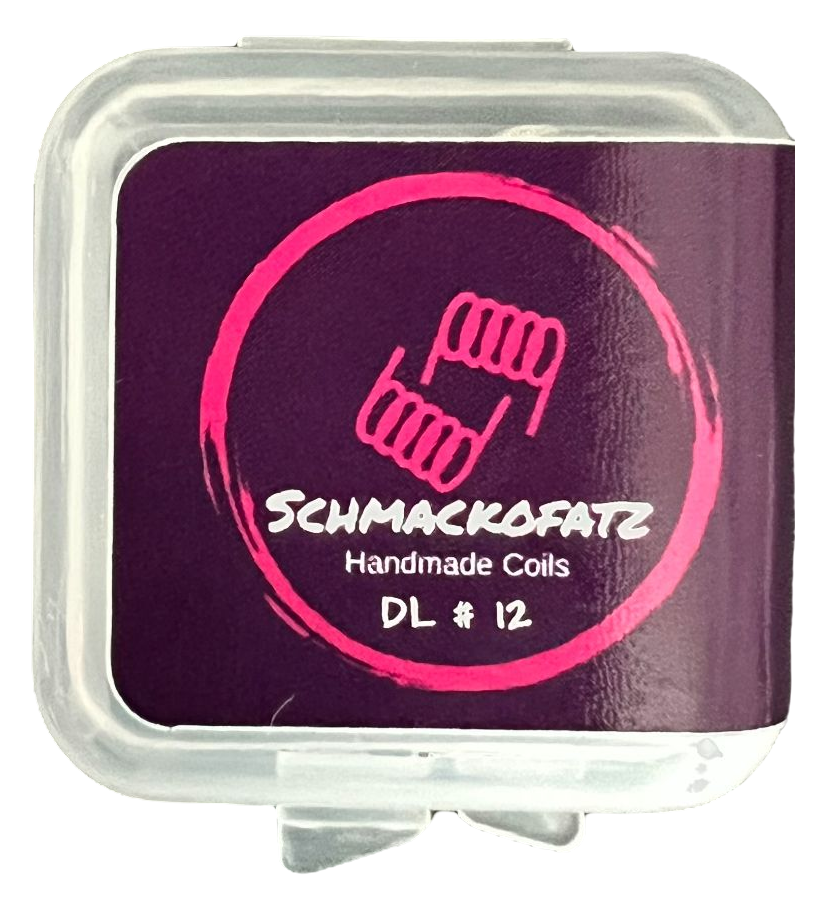

| Lieferumfang |
2 handgefertigte Heizwendeln (Coils) |
Hinweis:
Der angegebene Widerstand ist ein ungefährer Wert.
Der tatsächliche Widerstand kann durch Einbau, Anschlusslängen,
Kontaktstellen und die verwendete Messung beeinflusst werden und ist
nach dem Einbau zu überprüfen.
Für DL#12 wird kein allgemeiner Leistungsbereich in Watt angegeben,
da das Modell für eine mechanische Dual-Coil-Konfiguration vorgesehen ist.
Die tatsächlich anliegende elektrische Leistung ergibt sich aus dem
gemessenen Gesamtwiderstand und der Spannung der verwendeten Akkukonfiguration.
Verwendung
DL#12 ist zum Einbau in geeignete Selbstwickelverdampfer vorgesehen.
Vor der Verwendung sind ausreichender Bauraum, eine sichere Befestigung
und ausreichender Abstand zu leitfähigen Bauteilen sicherzustellen.
Nach dem Einbau sind der tatsächliche Gesamtwiderstand und die Kurzschlussfreiheit
vor der Inbetriebnahme zu prüfen.
Vor dem Bewatten die Coils bei möglichst geringer geeigneter Leistung kurz
und pulsierend aufheizen und auf ein gleichmäßiges, stabiles Aufheizverhalten prüfen.
Unnötig starkes oder lang anhaltendes Glühen vermeiden.
Mechanische Verwendung
DL#12 ist für eine geeignete mechanische Dual-Coil-Konfiguration vorgesehen.
Maßgeblich ist der tatsächlich gemessene Gesamtwiderstand der eingebauten
Coil-Konfiguration.
DL#12 ist nicht für mechanische Akkuträger mit seriell geschalteten
Akkuzellen vorgesehen.
Vor der Verwendung ist die elektrische Belastung anhand des tatsächlich
gemessenen Gesamtwiderstands und der anliegenden Spannung der verwendeten
Akkukonfiguration zu bestimmen.
Aufgrund des sehr niedrigen Gesamtwiderstands ist die Eignung der verwendeten
Akkukonfiguration besonders sorgfältig zu prüfen.
Die daraus resultierende Strombelastung darf die vom Zellhersteller angegebene
zulässige Belastbarkeit der verwendeten Akkus nicht überschreiten.
Akkus mit unbekannter, unzureichender oder nicht eindeutig bestimmbarer
Belastbarkeit dürfen nicht verwendet werden.
Die Verwendung setzt fundierte Kenntnisse über Akkusicherheit,
Ohmsches Gesetz und mechanische Akkuträger voraus.
Sicherheitshinweise
-
Nur als Dual-Coil-Konfiguration in einer dafür geeigneten Gesamtkonfiguration verwenden.
-
Nicht mit seriell geschalteten Akkuzellen verwenden.
-
Tatsächlichen Gesamtwiderstand und Kurzschlussfreiheit nach dem Einbau
und vor der Inbetriebnahme prüfen.
-
Vor der Verwendung die aus dem tatsächlich gemessenen Gesamtwiderstand
und der anliegenden Spannung der verwendeten Akkukonfiguration resultierende
Strombelastung bestimmen.
-
Nur geeignete Akkus mit eindeutig bekannter und ausreichender
Belastbarkeit verwenden.
-
Beschädigte, nicht sicher montierbare oder nicht stabilisierbare Coils nicht verwenden.
-
Die Coils können während und nach dem Betrieb hohe Temperaturen erreichen.
Vor Berührung oder Montagearbeiten vollständig abkühlen lassen.
-
Produkt und abgeschnittene Drahtreste außerhalb der Reichweite von Kindern aufbewahren.
