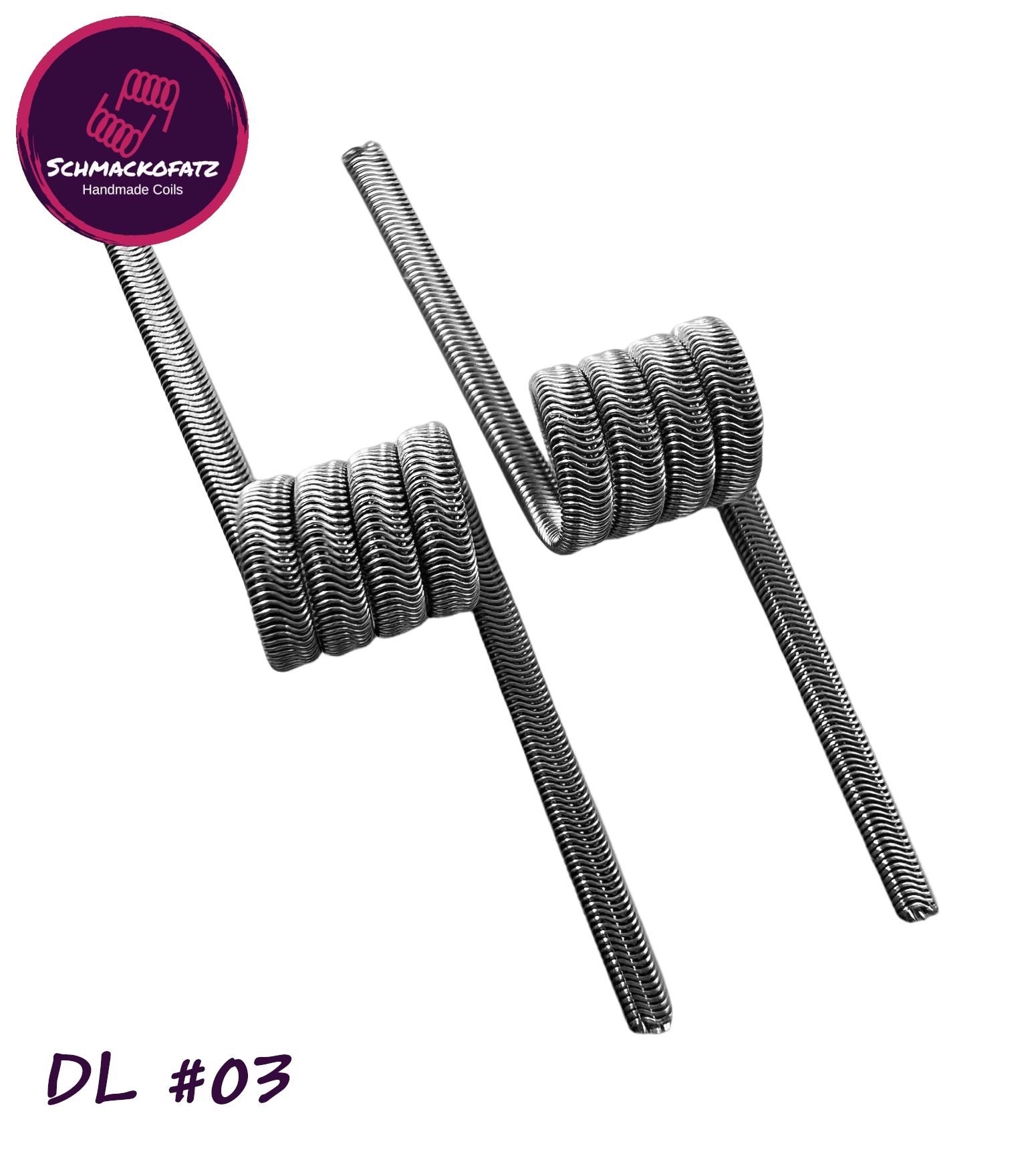

DL#03 ist eine handgefertigte Heizwendel (Coil) zum Einbau in geeignete Selbstwickelverdampfer.
Das Modell ist für die Verwendung als Single Coil vorgesehen.

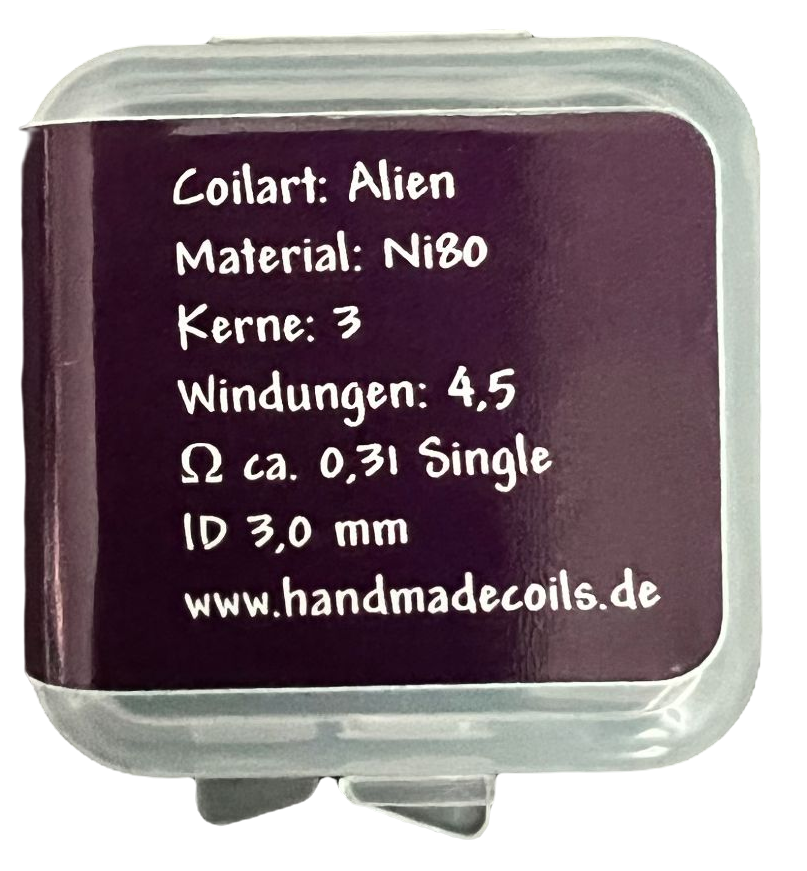

Technische Daten
| Produktkennung |
DL#03 |
| Bauart |
3-Kern Alien Coil |
| Material |
Ni80 (Nickel-Chrom-Legierung) |
| Innendurchmesser |
3,0 mm |
| Windungen |
4,5 |
| Single Coil |
ca. 0,31 Ω |
| Empfohlener Leistungsbereich Single |
ca. 25–40 W |

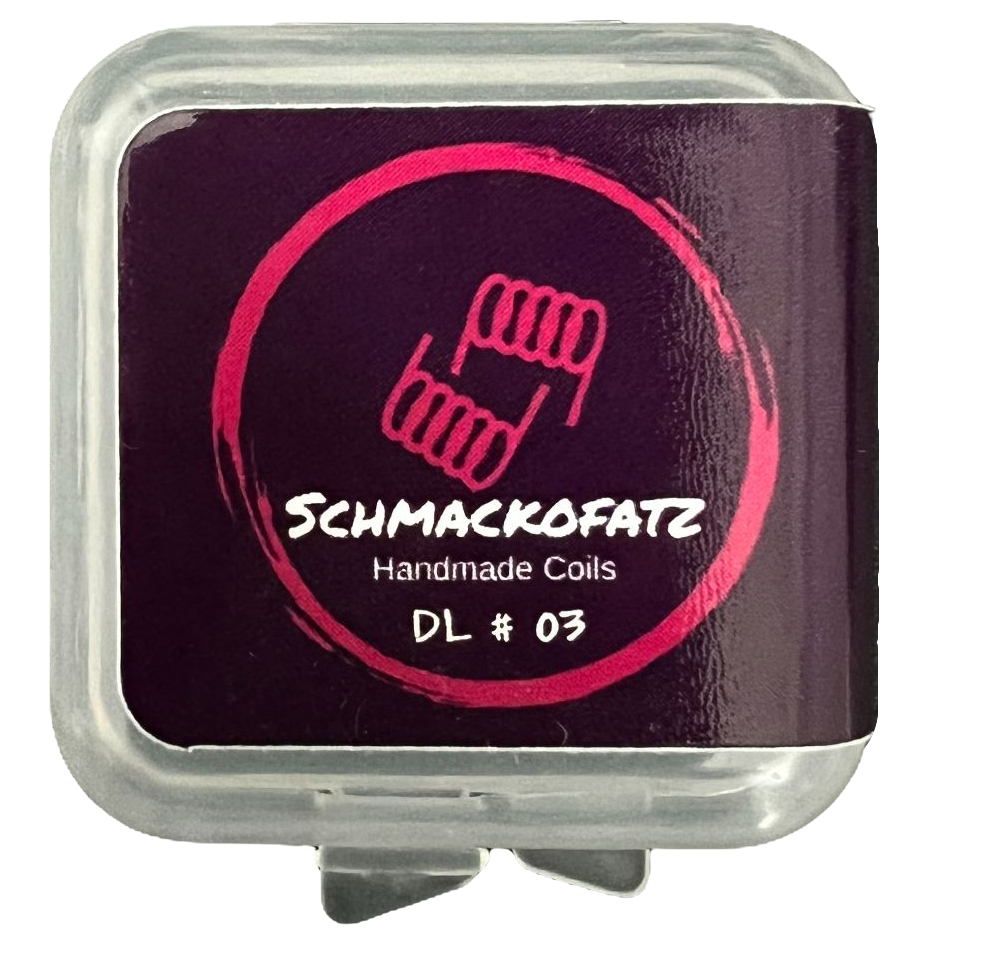

| Lieferumfang |
2 handgefertigte Heizwendeln (Coils) |
Hinweis:
Die angegebenen Widerstandswerte sind ungefähre Werte.
Der tatsächliche Widerstand kann durch Einbau, Anschlusslängen,
Kontaktstellen und die verwendete Messung beeinflusst werden und ist
nach dem Einbau zu überprüfen.
Die angegebenen Leistungsbereiche sind empfohlene Richtwerte und keine technischen Maximalwerte.
Verwendung
DL#03 ist zum Einbau in geeignete Selbstwickelverdampfer vorgesehen.
Vor der Verwendung sind ausreichender Bauraum, eine sichere Befestigung
und ausreichender Abstand zu leitfähigen Bauteilen sicherzustellen.
Nach dem Einbau sind der tatsächliche Widerstand und die Kurzschlussfreiheit zu prüfen.
Vor dem Bewatten die Coil bei möglichst geringer geeigneter Leistung kurz
und pulsierend aufheizen und auf ein gleichmäßiges, stabiles Aufheizverhalten prüfen.
Unnötig starkes oder lang anhaltendes Glühen vermeiden.
Mechanische Verwendung
Eine Verwendung auf mechanischen Akkuträgern ist nur bei entsprechend geeigneter
Gesamtkonfiguration möglich. Maßgeblich ist der tatsächlich gemessene Widerstand
der eingebauten Coil.
Das Modell ist nicht für mechanische Akkuträger mit seriell geschalteten
Akkuzellen vorgesehen.
Vor der Verwendung ist die elektrische Belastung anhand des tatsächlich gemessenen
Widerstands und der anliegenden Spannung der verwendeten Akkukonfiguration zu bestimmen.
Die daraus resultierende Strombelastung darf die vom Zellhersteller angegebene
zulässige Belastbarkeit der verwendeten Akkus nicht überschreiten.
Akkus mit unbekannter, unzureichender oder nicht eindeutig bestimmbarer
Belastbarkeit dürfen nicht verwendet werden.
Die mechanische Verwendung setzt fundierte Kenntnisse über Akkusicherheit,
Ohmsches Gesetz und die verwendete Gerätekonfiguration voraus.
Sicherheitshinweise
-
Nur in geeigneten Selbstwickelverdampfern verwenden.
Tatsächlichen Widerstand und Kurzschlussfreiheit nach dem Einbau prüfen.
-
Nicht mit seriell geschalteten Akkuzellen verwenden.
-
Nur geeignete Akkuträger und Akkus verwenden und deren zulässige Belastbarkeit berücksichtigen.
-
Bei mechanischer Verwendung die aus dem tatsächlich gemessenen Widerstand
und der anliegenden Spannung der verwendeten Akkukonfiguration resultierende
Strombelastung vor der Verwendung bestimmen.
-
Akkus mit unbekannter, unzureichender oder nicht eindeutig bestimmbarer
Belastbarkeit nicht verwenden.
-
Beschädigte, nicht sicher montierbare oder nicht stabilisierbare Coils nicht verwenden.
-
Die Coil kann während und nach dem Betrieb hohe Temperaturen erreichen.
Vor Berührung oder Montagearbeiten vollständig abkühlen lassen.
-
Produkt und abgeschnittene Drahtreste außerhalb der Reichweite von Kindern aufbewahren.
